Descrição

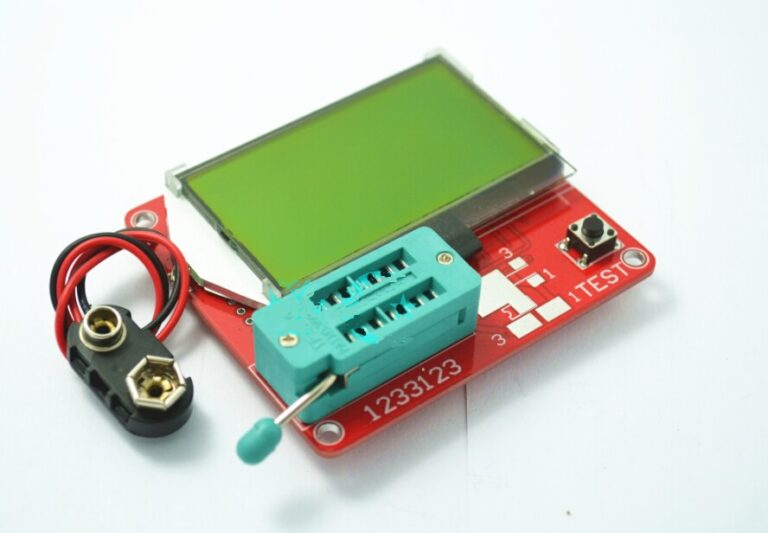

Novo LCD Transístor teste, capacitância, ESR, medidor díodo, Tríodo, MOS NPN LCR, etc. Quase tudo! Este, ideal para painel de bancada, como no exemplo com a versão mais pequena na página Fonte multi-funções ou Fonte compacta.
Agora ainda com mais funções e um LCD com retro iluminação, com indicação de toda a informação respeitante aos componentes que analisa, bem como o próprio desenho técnico com indicação de polaridade.
NOVA função:
2: A imagem do componente é exibida no LCD.
3: Pode detectar o transístor, o coeficiente de amplificação de díodo de proteção MOSFET e a base para determinar o transístor do emissor para a frente da tensão parcial.
4: Mede a porta e capacitância de Gate, da tensão limiar MOSFET.
Display de cristal líquido 5:Use 12864 com luz de fundo verde.
Tamanho: 55 * 60 * 15mm
Tamanho do LCD: 55 * 30mm
Especificações:
2, Apenas 20nA desligamento atual.
3, Detecta automaticamente transístor bipolares, NPN, PNP, N-channel e P–MOS FET, JFET, díodos, dois díodos, potência de tirístores pequeno unidirecional e bidirecional tirístor do canal.
4, Identificação automática dos componentes.
5, Fator de amplificação atual com medição de transístor bipolar e base – tensão de limiar do emissor.
6, Através da base – tensão de limiar do emissor e alto fator de amplificação atual para identificar transístores Darlington.
8, Medindo a tensão de limiar de MOS FET dá a capacitância de Gate.
9, Simultaneamente pode medir duas resistências, sendo o símbolo de resistência exibido. Exibido à direita com um valor decimal de 4. Símbolo de resistência em ambos os lados mostra o número do pin. Então pode medir o potenciômetro. Se o limpador de potenciômetro não é transferido para uma posição extrema, podemos distinguir no meio e as duas extremidades do pino.
10, Resolução de medição de resistência é de 0,1 ohm, 50 M ohms podem ser medidos.
11, Pode medir capacitância medida de capacitanceCan de 30pF-100MF, resolução 1pF.
12, Mede 2 capacitores em simultaneamente e podem medir os valores de resistência ESR série equivalente. Os dois podem ser exibidos com um valor decimal, resolução de 0,01 ohm.
13, Pode medir 2 díodos mostrando o símbolo dos dois díodos exibição e dá a tensão direta do díodo.
16, Pode medir uma capacitância de único díodo reverso. Se o transístor bipolar conectado para a base e o coletor ou emissor de um alfinete, pode medir a capacitância reversa da junção coletor ou emissor.
18 Pode ser obtido com uma conexão de ponte de retificador de medição.
Aviso: Antes de medir a capacitância, o capacitor deve ser descarregado, caso contrário pode danificar o medidor.
