Descrição
Excelente árvore de natal com leds de vários efeitos em Kit DIY, já montada.
Descrição do produto:
Este circuito é composto por 16 pcs LED (díodo emissor de luz). O LED 16pcs divididos em quatro grupos, e cada grupo tem diferentes frequências pisca, quando quatro grupos piscam juntos. Este item parece uma árvore de Natal. o circuito é alimentado por uma bateria de 5V.
Vantagens:
Este circuito é simples e prático, baixo consumo de energia. Ele usa circuitos integrados para a condução: menos partes e a linha é simples e fácil de entender.
Kit de fiação externa: com plug conectável para fácil substituição de peças em qualquer altura e depuração de circuito propício. Também nos permite aprofundar nossa compreensão dos princípios do circuito no processo de depuração.
Esta linha é sob a forma de circuito de oscilação pelo ciclo gerado pelos seguintes princípios:
-após o primeiro carregamento, o capacitor C1 e C4 carregamento está completo.
-capacitores C2 e C3 continuará a cobrar.
-Quando o transistor Q1 e Q4 está ligado ao mesmo tempo, ele descarrega o capacitor C1 e C4.
-capacitores C2 e C3 é totalmente carregada, o transistor Q1 e Q4 será encerramento, enquanto também carrega o capacitor C1 e C4 novamente.
-transistores Q2 e Q3 é ativado enquanto o capacitor C2 e C3 será descarregada.
-Por analogia, o flash de velocidade é a frequência de oscilação, e a frequência é determinada pelo resistor R & valores de capacitância C.

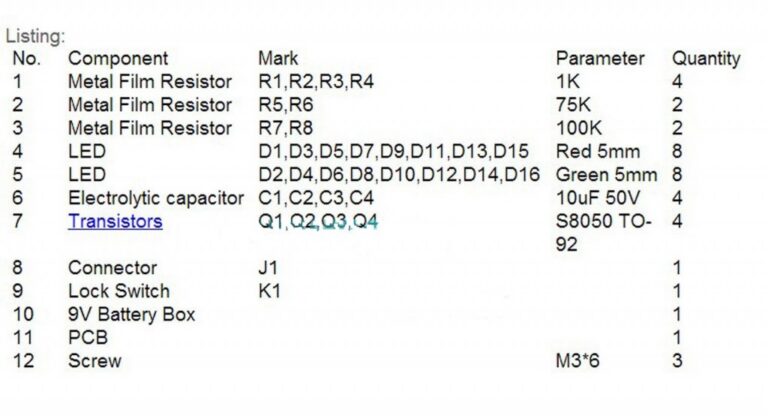

Pacote:

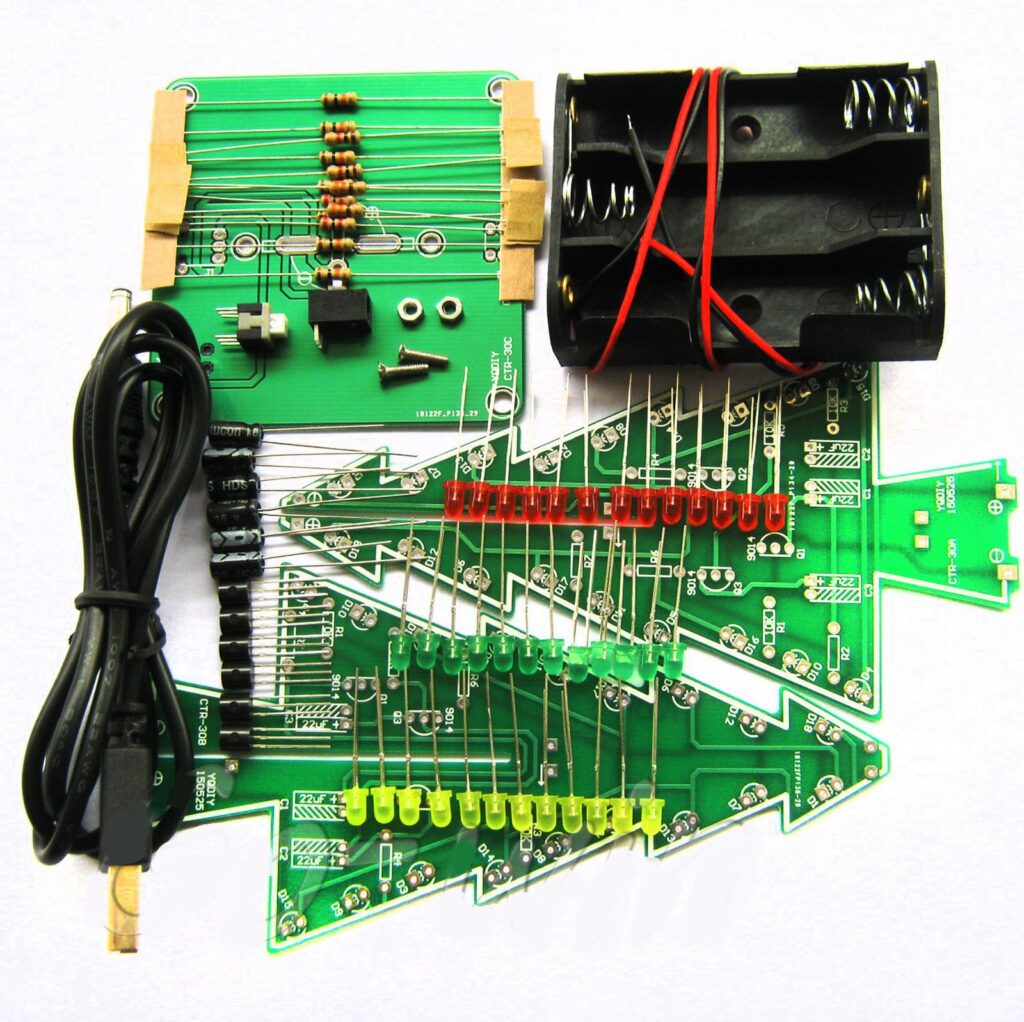

Placas de circuito PCB, componentes da caixa de bateria. (Sem pilhas)
Tamanho da placa: 70mm * 110mm
